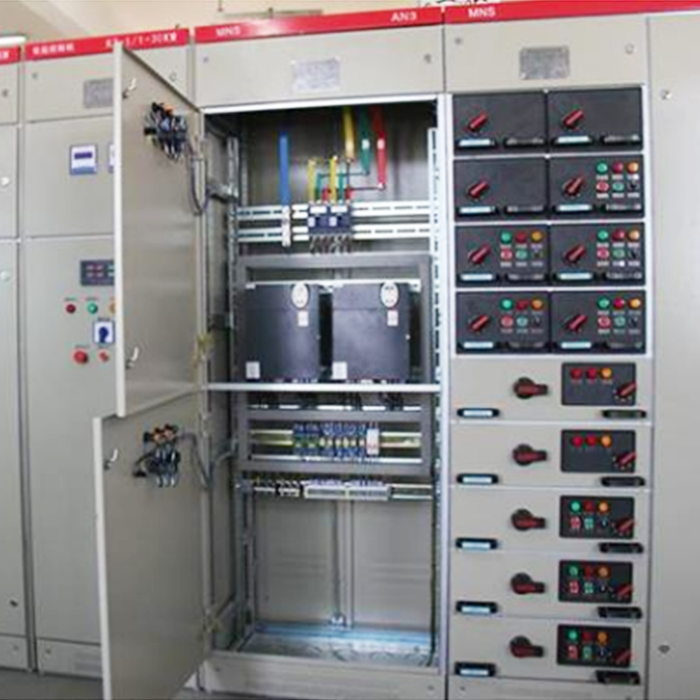

MNS型低压抽出式开关柜是我厂根据市场需求而开发的新一代低压开关柜.柜体采用标准模数化设计,结构紧凑,由C型材装配组成,全 部柜架及内层隔板都经过镀锌钝化处理,防腐能力强,各功能单元可互换提高供电可靠性。
产品概述 Product overview
MNS型低压抽出式开关柜是我厂根据市场需求而开发的新一代低压开关柜。柜体采用标准模数化设计，结构紧凑，由C型材装配组成，全部柜架及内层隔板都经过镀锌钝化处理，防腐能力强，各功能单元可互换提高供电可靠性。
产品特点 Product features
装置基本柜架为C型材组合式结构柜架的全部结构件都经过镀锌处理或覆铝锌板制作。
通过自攻锁紧螺钉8.8级六角螺钉紧固互相连接成基本框架，再按方案变化需要,加上相应的门、封板、隔板、安装支架、以及母线、功能单元等零部件，组装成一台完整的装置，装置内零部件尺寸、隔室尺寸,实行模数化(模数单位E=25mm)。
柜体也可彩用后出线方式但主母线必须置于柜顶。
垂直通道采用半块功能板方式，便于维护且柜宽为600，柜体防护等级IP3X-4。
技术参数 Technical parameters
|
项目 |
单位 |
高压电气设备 |
|
|
额定工作电压 |
V |
AC380(AC660) |
|
|
额定频率 |
Hz |
50/60 |
|
|
额定电流 |
水平母线 |
A |
6300 |
|
分支母线 |
A |
1000 |
|
|
额定短时耐受电流(1s) |
kA |
100 |
|
|
额定峰值耐受电流 |
kA |
220 |
|
|
介电强度 |
V/1min |
2500 |
|
|
额定绝缘电压 |
V |
AC660 |
|
|
控制电动机容量 |
kW |
300 |
|
|
防护等级 |
|
IP30/1P40 |
|
|
外形尺寸 |
mm |
2200X600(800/1000)X600(1000) |
|
