产品概述 Product overview

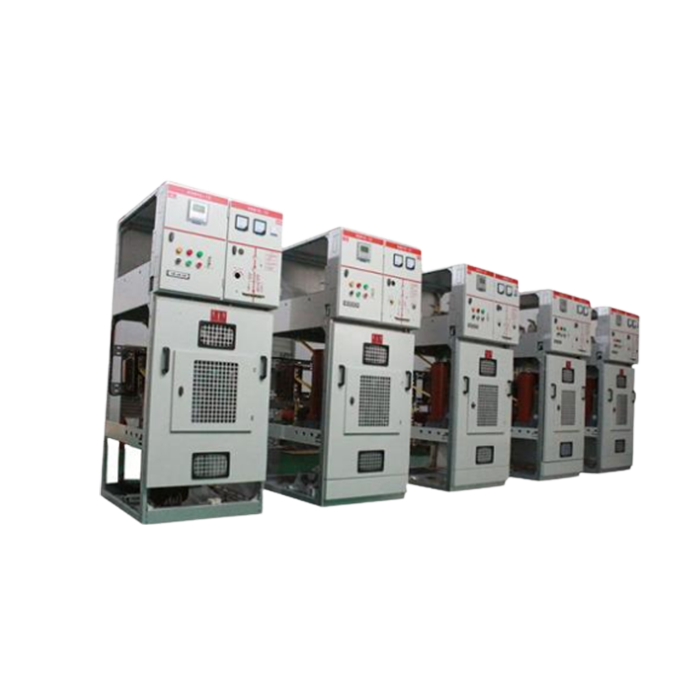

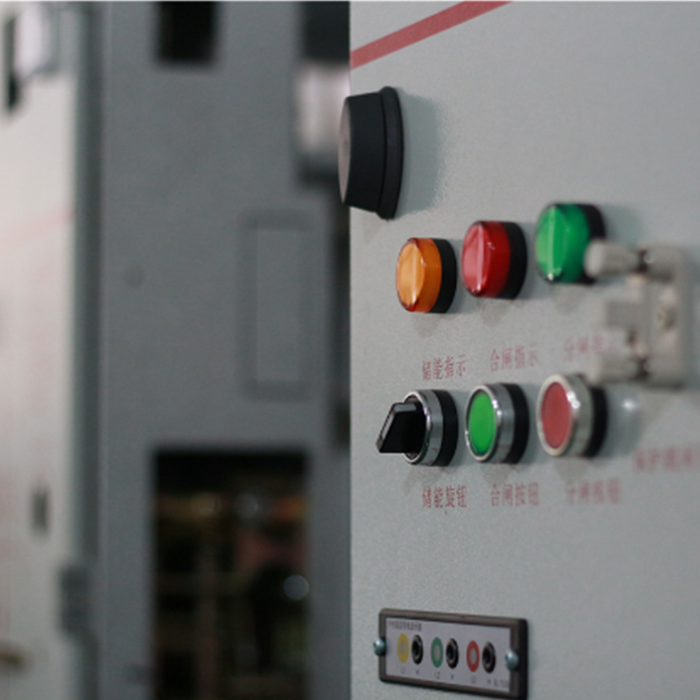

XGN15-12型 断路器环网开关设备是新一代的以六氟化硫负荷开关为主开关的环网柜，该柜采用空气绝缘，结构紧凑简单，操作灵活，安装方便，具有多重联锁功能。配上电动机构.PT.CT.UPS.FTU等可广泛的用于配电网络自动化系统中.加上现代传感技术和最新保护继电 器,以其先进的技术性能和轻便灵活的组装方案完全可以满足市场不断变化的需求。
产品特点 Product features
该柜主开关采用国产的FLN36-12D/T630-20或FLN48-12D/T630-20型六氟化硫负荷开关以及ABB公司的SFG型六氟化硫负荷开关或MG公司的SC6型负荷开关。
根据所配元件的不同可分为XGN15-12(F)型和XGN15-12(F,R)型两种
XGN15-12(F)型柜配装负荷开关，一般用作进线，XGN15-12(F.R)型柜配装负荷开关和限流熔断器组合，由负荷开关承担开断关合负荷电流，而由限流熔断器承担开断较大的过载电流和短路电流，一般用作出线。
操作方式有手动、电动两种。
柜体采用进口敷铝锌板经数控机床加工成模块化结构，防护等级达到IP3X，并具有可靠的机械联锁和防护误操作功能。
正常使用条件 Regular service condition
海拔高度《1000m;(如有特殊要求可在订货时注明)
环境温度：-25C~+40C;
日相对湿度平均值不超过95%;月相对湿度平均值不超过90%;
抗震能力：8度;
无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。
符合标准 Conform to the standard
IEC298 IEC265 IEC129 IEC694 IEC420 IEC56 IEC529 IEC932 Gb3804 GB3906 GB11022
技术参数 Technical parameters
|
额定电压 |
|
(kV) |
12/24 |
|
额定雷电冲击耐受电压 |
相间及相对地 |
(kV) |
75/125 |
|
断口间 |
(kV) |
85/145 |
|
|
1min工频耐受电压 |
相间及相对地 |
(kV) |
42/65 |
|
断口间 |
(kV) |
48/79 |
|
|
额定频率 |
|
(Hz) |
50/60 |
|
额定电流 |
主母线 |
(A) |
1250/630 |
|
分支母线 |
(A) |
1250/630 |
|
|
额定短时耐受电流 |
主回路 |
(kA) |
20/3s |
|
接地回路 |
(kA) |
20/2s |
|
|
额定峰值耐受电流 |
|
(kA) |
50 |
|
转移电流 |
|
(A) |
1500/800 |
|
防护等级 |
|
|
IP3X |
|
负荷开关机械寿命 |
|
次 |
2000 |
|
接地开关机械寿命 |
|
次 |
2000 |
|
负荷开关柜 |
柜宽 |
(mm) |
916,940,840 |
|
柜深 |
(mm) |
375,500,750 |
|
|
柜高 |
(mm) |
1635,1885,1600,1800 |
|
|
低压室 |
高 |
(mm) |
350.450 |
|
断路器柜 |
柜宽 |
(mm) |
650,750,800 |
|
柜深 |
(mm) |
916,940,840 |
|
|
柜高 |
(mm) |
1885,1800,2100 |
