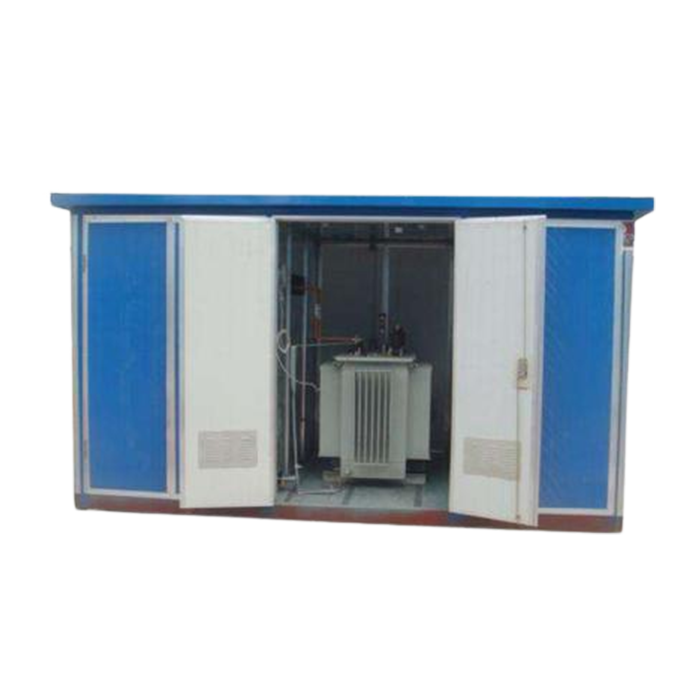

YB口-12/0.4型预装式变电站,用于10kV环网供电.双电源供电或终端供电系统中,作为变电,配电计量,补偿,控制和保护的成套装 置.变电站内部由高压室,变压器室,低压室三部分组成.高压室内可安装高压开关柜或GIS柜,控制和保护变压器;变压器室内可安装油式变 压器或干式变压器,用于将高电压变为低电压:低压侧按用户要求可装配控制电器,配电电器,补偿装置及计量表计等,整台产品具有体积 小,安装简便、低噪音、低损耗,全保护、维修简单、性能价格比高等特点。
产品概述 Product overview
YB口-12/0.4型预装式变电站。用于10kV环网供电、双电源供电或终端供电系统中,作为变电,配电计量，补偿、控制和保护的成套装置、变电站内部由高压室，变压器室，低压室三部分组成。高压室内可安装高压开关柜或GIS柜，控制和保护变压器;变压器室内可安装油式变 压器或干式变压器,用于将高电压变为低电压：低压侧按用户要求可装配控制电器，配电电器,补偿装置及计量表计等，整台产品具有体积小，安装简便、低噪音、低损耗，全保护、维修简单、性能价格比高等特点。
产品特点 Product features
全密封、全绝缘结构、体积小、结构紧凑，仅为同容量欧式箱变的1/2左右，无需绝缘距离，可靠保证人身安装;
可用于环网和终端供电方式，电缆接头在可在200A负荷电流下多次拨插;
用油浸式变压器与后备熔断器串联的全范围保护方式，大大降低运行成本;
箱体采用防腐设计和特殊喷漆处理，适用于各种恶劣环境;
采用Dynll接法，噪音低，防雷性能好等优点;
低压侧加装智能欠压控制器,在低压母线出现不正常电压时切断电源保证供电安全;
损耗小，过载能力强，变压器为S9-M.S11-M型;
本产品具有缺相保护装置，当缺相时，可自动断开低压侧断路器(总开关)，从而防止三相用电的非全相运行。
技术参数 Technical parameters
|
项目 |
单位 |
高压电气设备 |
变压器 |
低压电气设备 |
|
|
额定电压 |
kV |
12 |
12/0.4 |
0.4 |
|
|
额定容量 |
kV |
50~1600 |
|||
|
额定电流 |
A |
400、630 |
71.5~2400 |
||
|
额定频率 |
Hz |
50 |
|||
|
额定短路电流 |
kA |
31.5(熔断器) |
15~30 |
||
|
额定短路关合电流 |
kA |
50 |
2.5(主回路)1min |
||
|
工频冲击耐受电压 |
相间 相对地 断口 |
kV kV |
42/min 48/min |
2(主回路)1min |
|
|
雷电冲击电压 |
相间 相对地 断口 |
kV kV |
75 85 |
||
|
壳体防护等级 |
IP3X |
IP33D |
|||
|
噪音等级 |
dB |
油变≤55 干变≤65 |
|||
|
回路数 |
个 |
3 |
1 |
4~12 |
|
|
低压侧最大补偿量 |
KVar |
400 |
|||
YB口-12/0.4型预装式变电站,用于10kV环网供电.双电源供电或终端供电系统中,作为变电,配电计量,补偿,控制和保护的成套装 置.变电站内部由高压室,变压器室,低压室三部分组成.高压室内可安装高压开关柜或GIS柜,控制和保护变压器;变压器室内可安装油式变 压器或干式变压器,用于将高电压变为低电压:低压侧按用户要求可装配控制电器,配电电器,补偿装置及计量表计等,整台产品具有体积 小,安装简便、低噪音、低损耗,全保护、维修简单、性能价格比高等特点。
产品概述 Product overview
YB口-12/0.4型预装式变电站。用于10kV环网供电、双电源供电或终端供电系统中,作为变电,配电计量，补偿、控制和保护的成套装置、变电站内部由高压室，变压器室，低压室三部分组成。高压室内可安装高压开关柜或GIS柜，控制和保护变压器;变压器室内可安装油式变 压器或干式变压器,用于将高电压变为低电压：低压侧按用户要求可装配控制电器，配电电器,补偿装置及计量表计等，整台产品具有体积小，安装简便、低噪音、低损耗，全保护、维修简单、性能价格比高等特点。
产品特点 Product features
全密封、全绝缘结构、体积小、结构紧凑，仅为同容量欧式箱变的1/2左右，无需绝缘距离，可靠保证人身安装;
可用于环网和终端供电方式，电缆接头在可在200A负荷电流下多次拨插;
用油浸式变压器与后备熔断器串联的全范围保护方式，大大降低运行成本;
箱体采用防腐设计和特殊喷漆处理，适用于各种恶劣环境;
采用Dynll接法，噪音低，防雷性能好等优点;
低压侧加装智能欠压控制器,在低压母线出现不正常电压时切断电源保证供电安全;
损耗小，过载能力强，变压器为S9-M.S11-M型;
本产品具有缺相保护装置，当缺相时，可自动断开低压侧断路器(总开关)，从而防止三相用电的非全相运行。
技术参数 Technical parameters
|
项目 |
单位 |
高压电气设备 |
变压器 |
低压电气设备 |
|
|
额定电压 |
kV |
12 |
12/0.4 |
0.4 |
|
|
额定容量 |
kV |
50~1600 |
|||
|
额定电流 |
A |
400、630 |
71.5~2400 |
||
|
额定频率 |
Hz |
50 |
|||
|
额定短路电流 |
kA |
31.5(熔断器) |
15~30 |
||
|
额定短路关合电流 |
kA |
50 |
2.5(主回路)1min |
||
|
工频冲击耐受电压 |
相间 相对地 断口 |
kV kV |
42/min 48/min |
2(主回路)1min |
|
|
雷电冲击电压 |
相间 相对地 断口 |
kV kV |
75 85 |
||
|
壳体防护等级 |
IP3X |
IP33D |
|||
|
噪音等级 |
dB |
油变≤55 干变≤65 |
|||
|
回路数 |
个 |
3 |
1 |
4~12 |
|
|
低压侧最大补偿量 |
KVar |
400 |
|||
