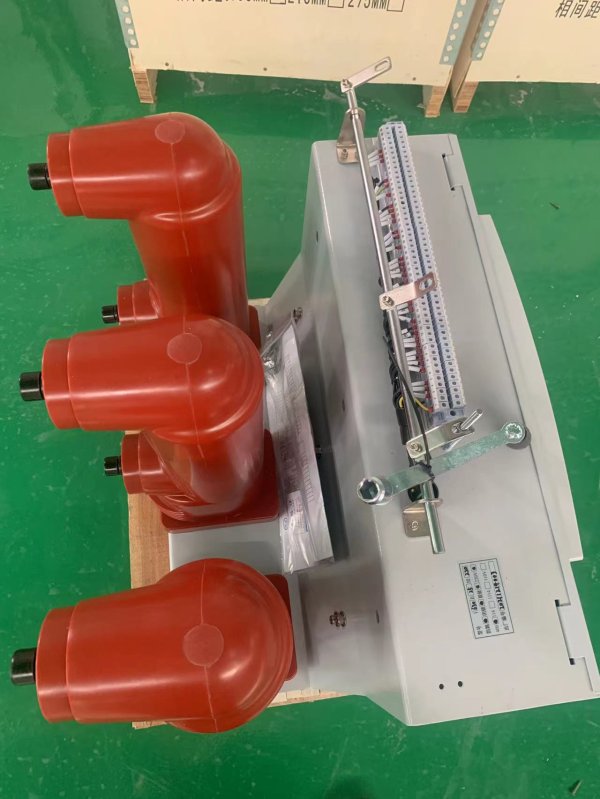

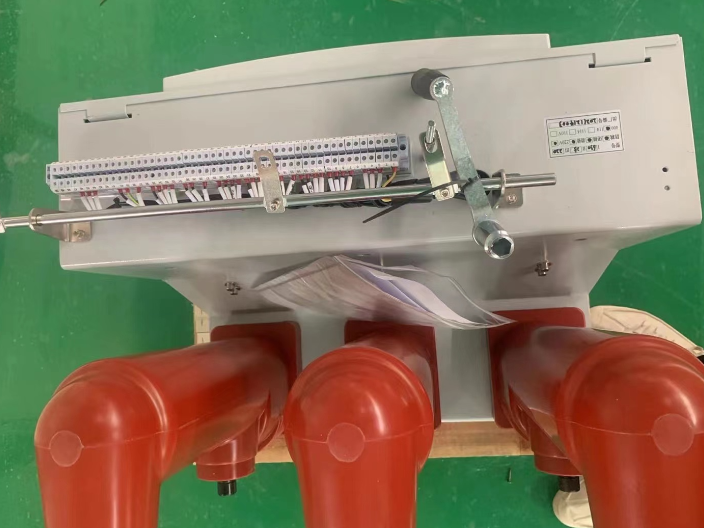

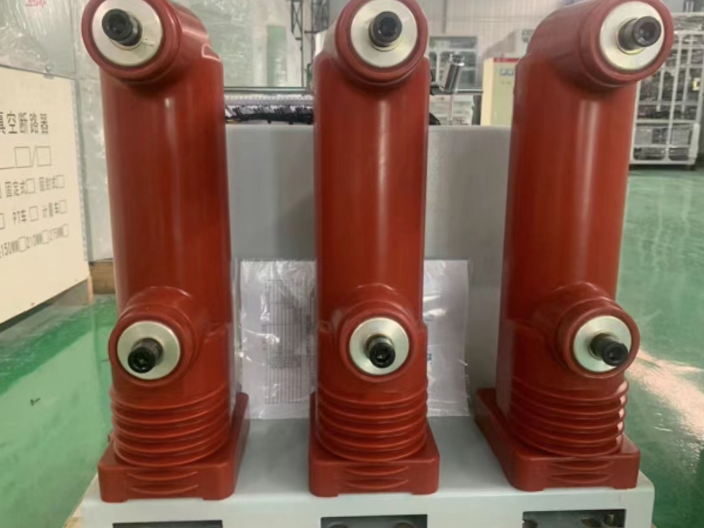

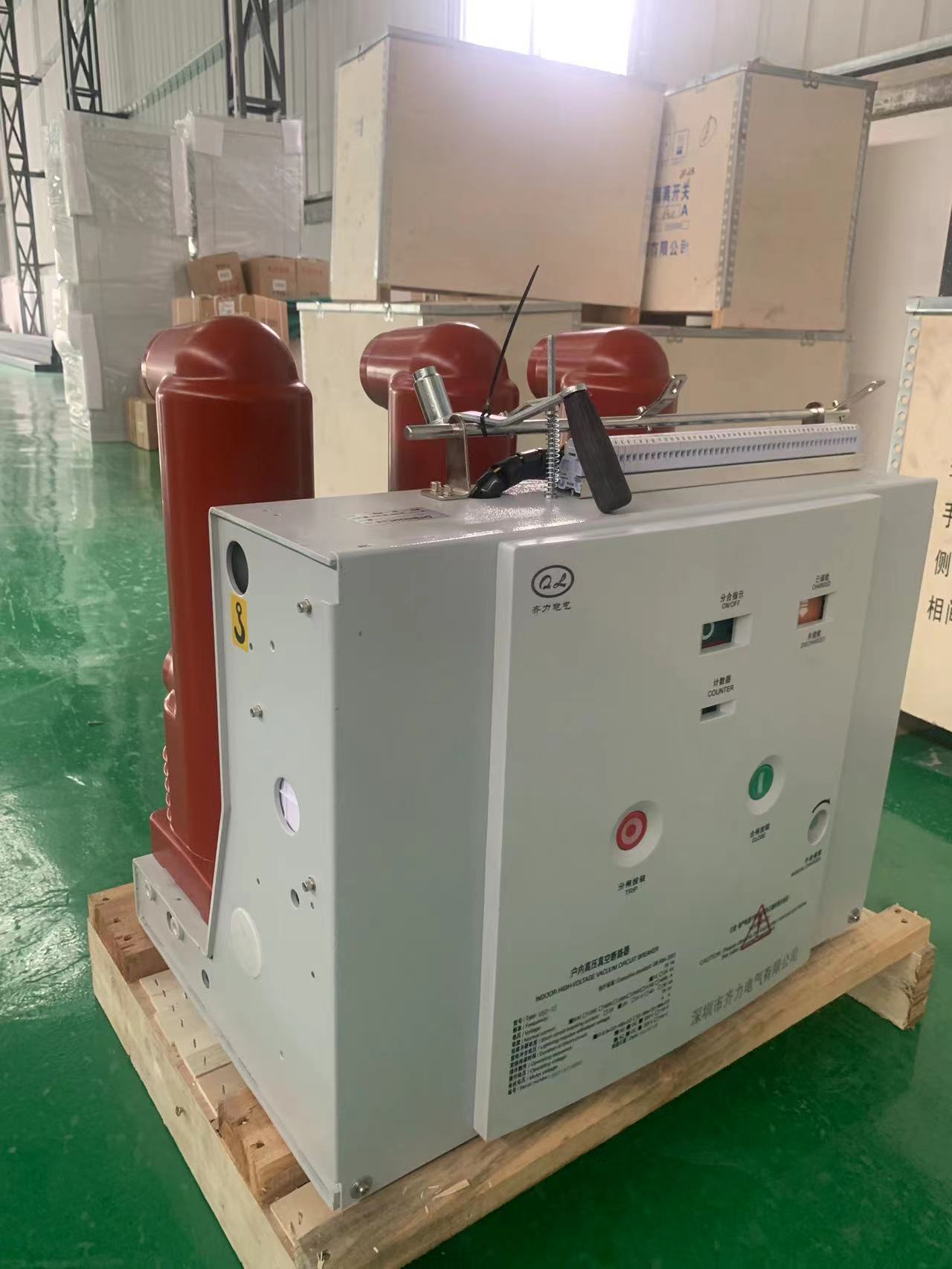

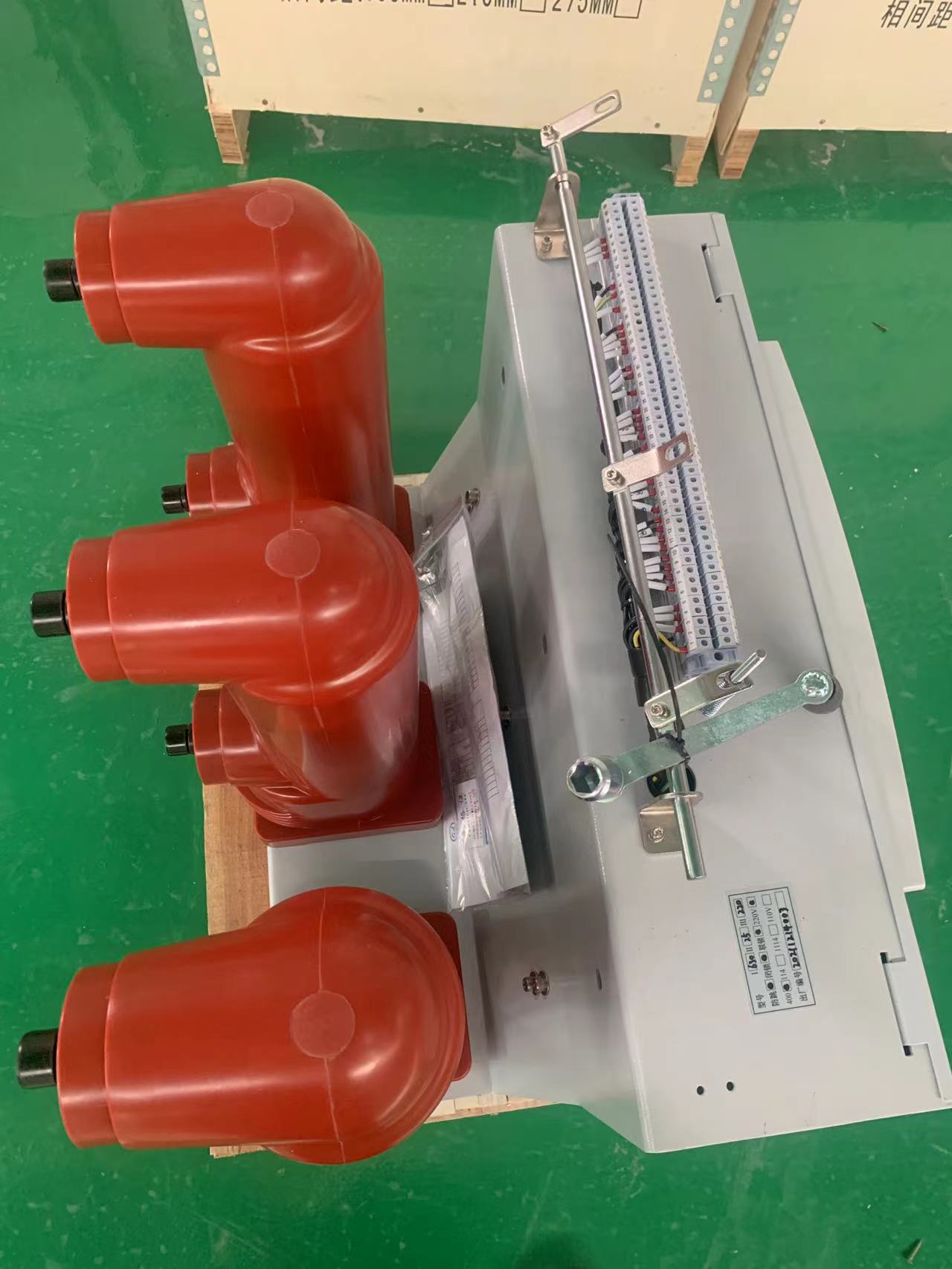

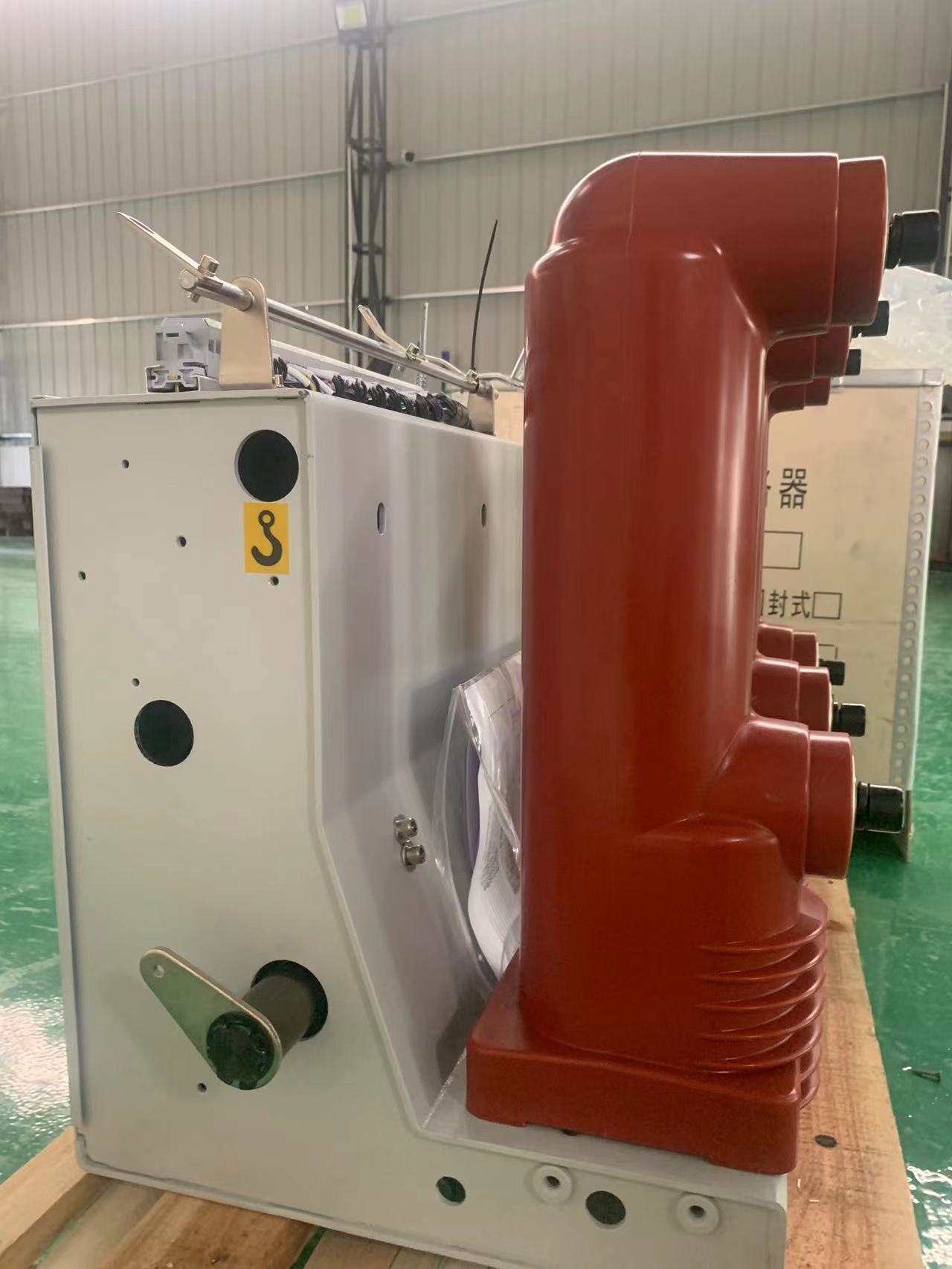

VB2-12系列国产真空断路器总体结构采用操动机构和一次回路前后布置的形式，主导电回路部分为三相落地式结构。真空灭弧室纵向安装在一个管状的绝缘管内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电，这种结构设计，较大地减少了粉尘在灭弧室聚聚积。不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热环境及严重污秽环境下，也可对电压效应呈现出高阻态。

VB2-12系列国产真空断路器在开关柜内的安装形式既可以是固定式，也可以是安装于手车底盘上的可抽出式，还可安装于框架上使用。

1.2  使用环境条件

1.2.1  正常使用的环境条件

n  环境温度 Ae

最高温度： ＋40℃

最低温度： －15℃

n  环境湿度日平均相对湿度：≤95%，月平均相对湿度：≤90%

    日平均饱和蒸汽压：≤2.2×10－3Mpa，月平均饱和蒸汽压：≤2.2×10－3Mpa；

n  海拔高度：≤ 1000m；

n  地震烈度不超过8级；

n  周围空气环境应不受腐蚀性或可燃性气体、水蒸气等明显污染，无严重污秽及经常剧烈震动。

1.2.2  特殊使用条件

特殊的使用条件，用户需经制造厂方协商同意。制造方必须预先考虑每一个特殊的操作条件，采取措施和提出建议以满足需方要求。

1.3  产品技术参数 Technical Data

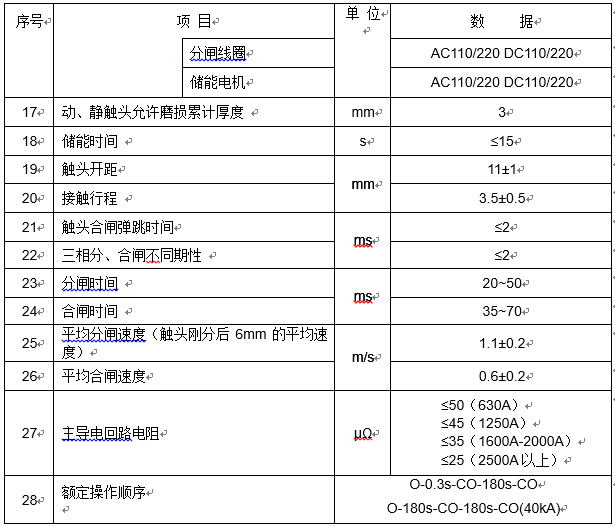

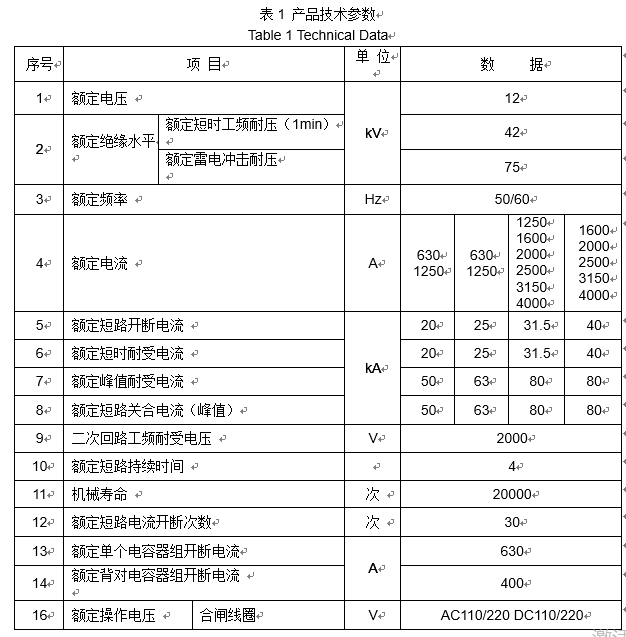

1.3.1  VB2-12系列国产真空断路器技术参数见表1
